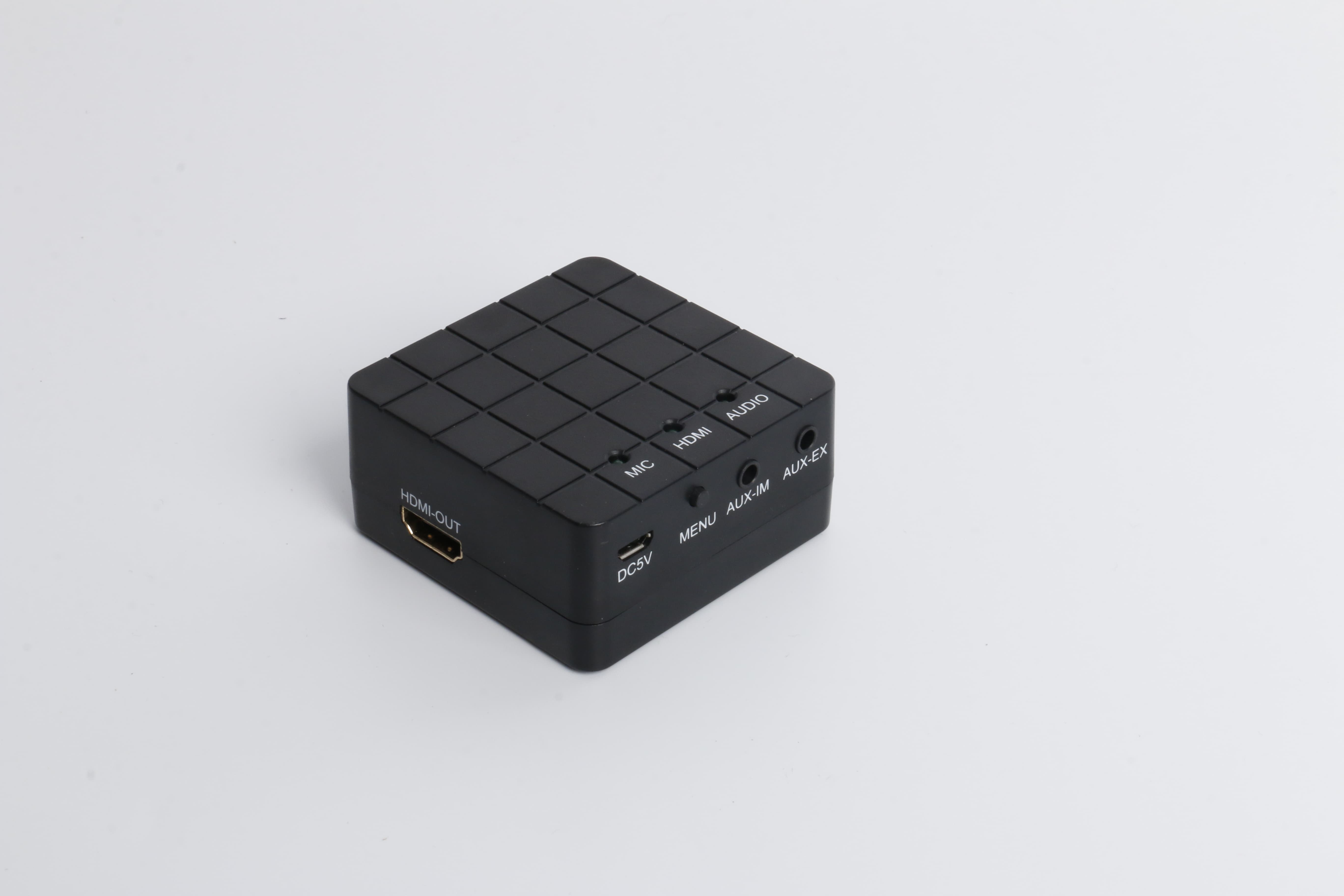

产品介绍
———— 精工细作 · 内外兼备 ————
产品特点
AUDIO:AUX信号指示灯
HDMI:HDMI信号指示灯
HDMI:HDMI信号指示灯
MIC:暂时无功能(备用升级)
DC5V:DC5V USB接口
AUX-IM:AUX音频输入
AUX-EX:AUX音频输出
MENU:功能操作键
默认为AUX音频输出,AUDIO灯亮

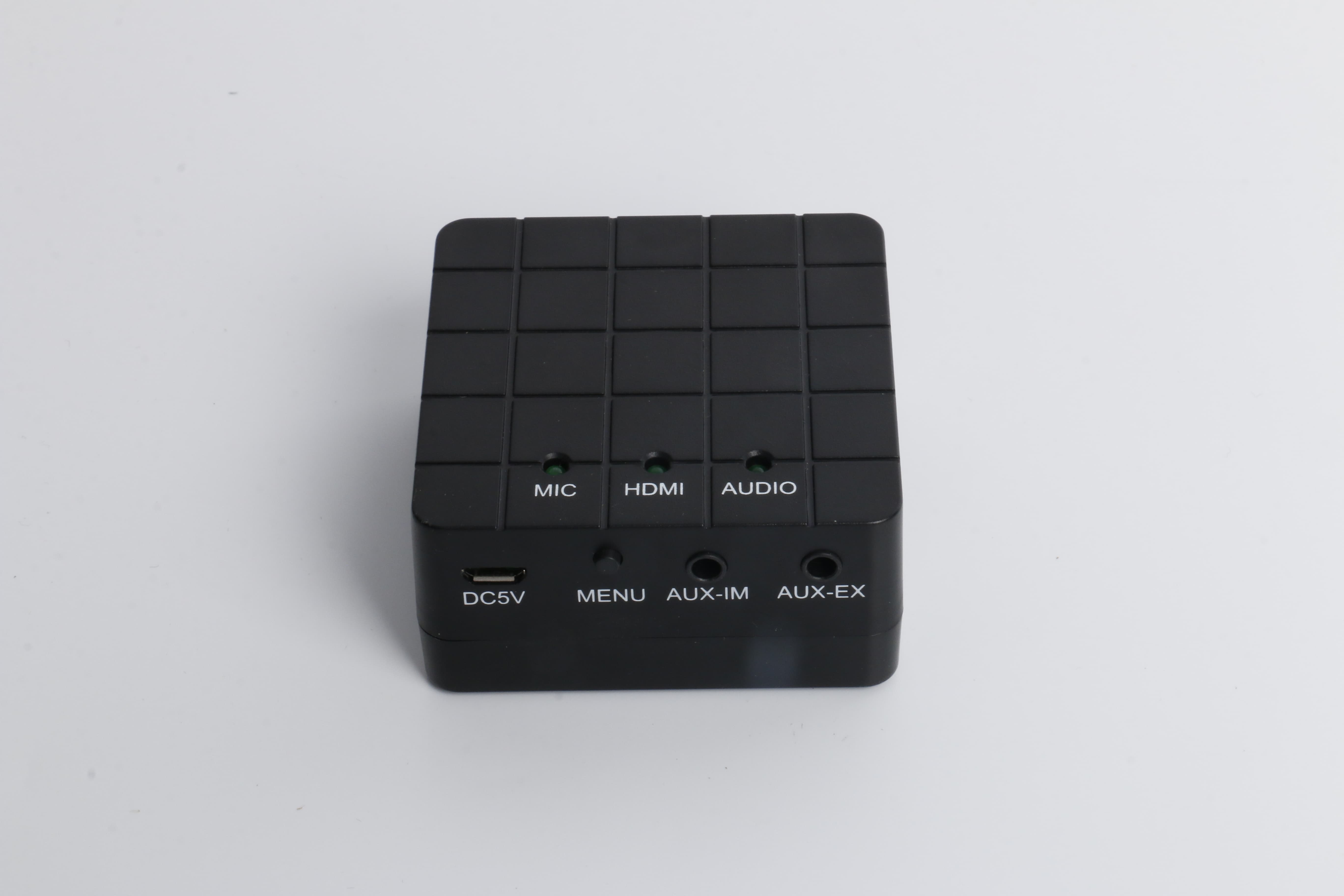

控制器键位示意图
技术参数
额定电压:DC5V
额定电流:150MA
额定功率:0.75W
传输距离:20M
注意事项
———— 精工细作 · 内外兼备 ————
无线音频模块工作频率:2.400-2.483GHZ ISM频段/GFSK调制
本控制组件在安装时,必须确认适用型号,并按此连线图检查线路连接,否则将可能导致某些部件因连接不当造成损坏。
默认无需对码操作,当使用区域内有多个设备同时工作导致冲突时,按住MEDU键5S直到AUDIO HDMI灯全亮,松开,在按住接收EC-K001R FM键3S,直到SIGNAL灯亮,则对码完成.若对码失败,则将发射EC-K001T EC-K001R断电1分钟后重复上述动作。

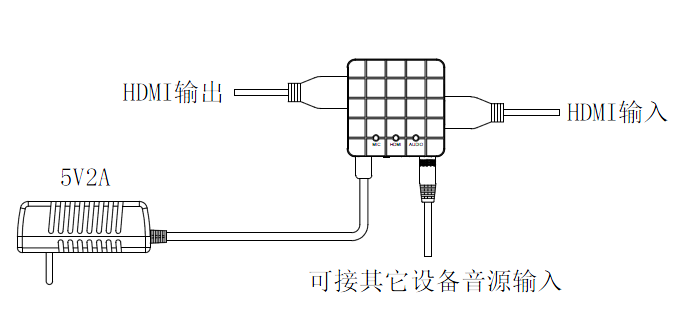

连接说明
———— 精工细作 · 内外兼备 ————

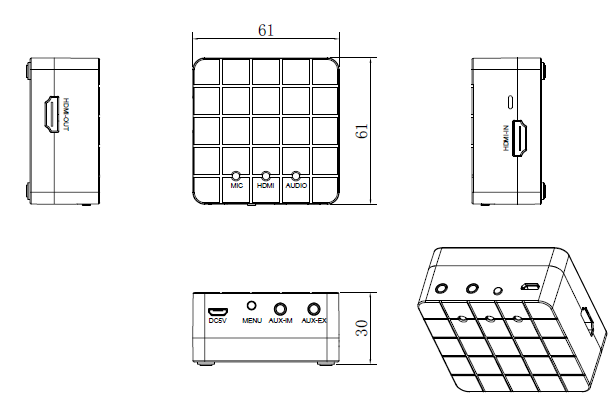

产品规格
———— 精工细作 · 内外兼备 ————
