本控制组件在安装时，必须按此连线图检查线路连接，否则将可能导致某些部件因连接不当造成损坏。

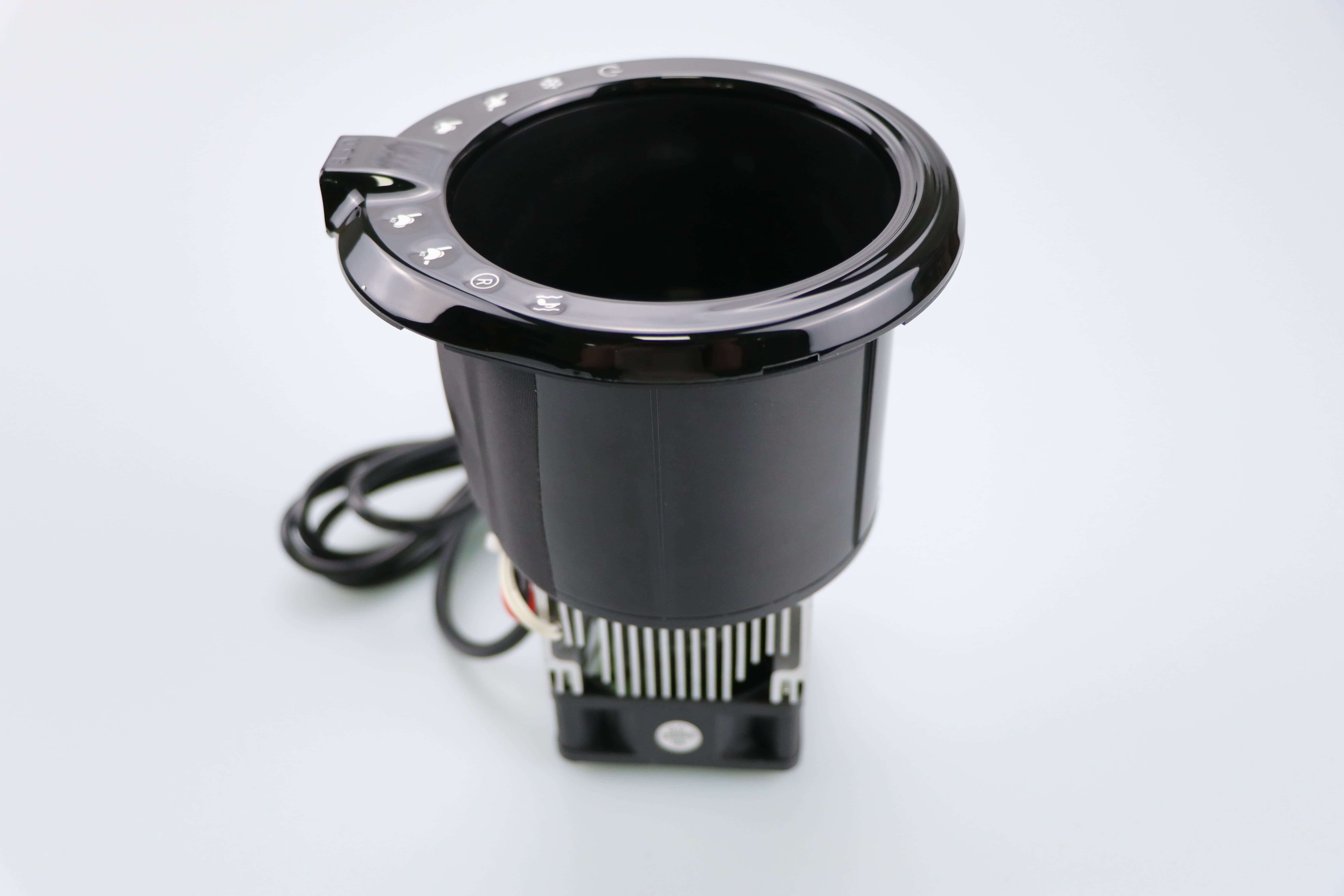

产品介绍
———— 精工细作 · 内外兼备 ————
产品特点
1.触摸式按键控制 1-2个电机可选
2.支持USB充电
3.多功能选择：加热，带脚灯，一键复位，按摩功能
4.提供5V\1A的USB接口充电功能。具备短路保护、过流保护功能。
1.
----开关机键
2.
----杯托制冷开关按键
3. M1
----椅架靠背打开键
4. M1
----椅架关闭键
5. M2 ----椅架伸腿打开键
6. M2 ----椅架关闭键
7.
----复位键
8.
----体感震动头

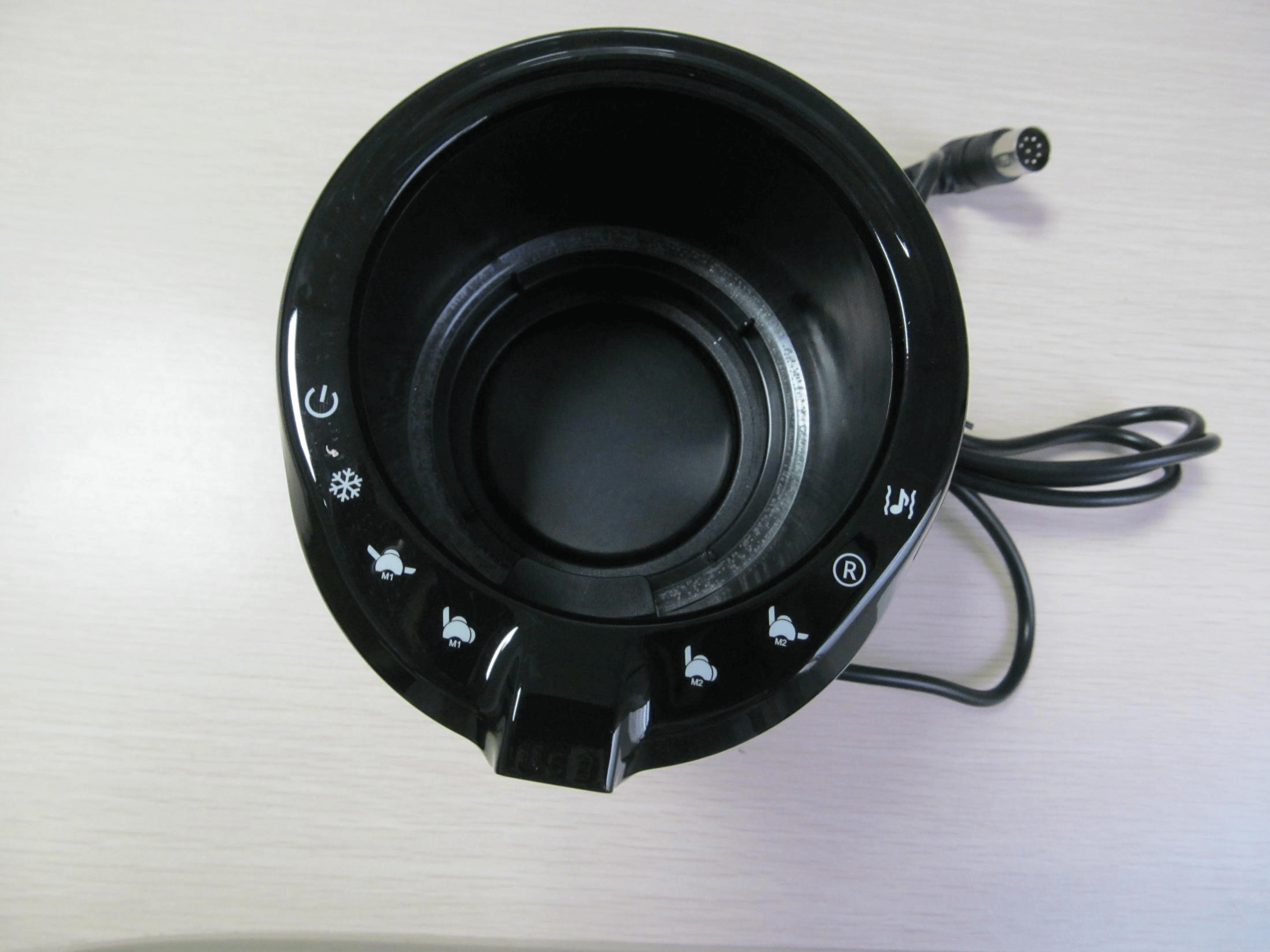

控制器键位示意图
技术参数
额定电压：24V
额定电流：2.1A
额定功率：50W
注意事项
———— 精工细作 · 内外兼备 ————
推杆工作时，制冷暂停工作。推杆停止工作后，制冷回复工作。
1.触摸式按键控制 1-2个电机可选
支持USB充电
多功能选择：加热，带脚灯，一键复位，按摩功能

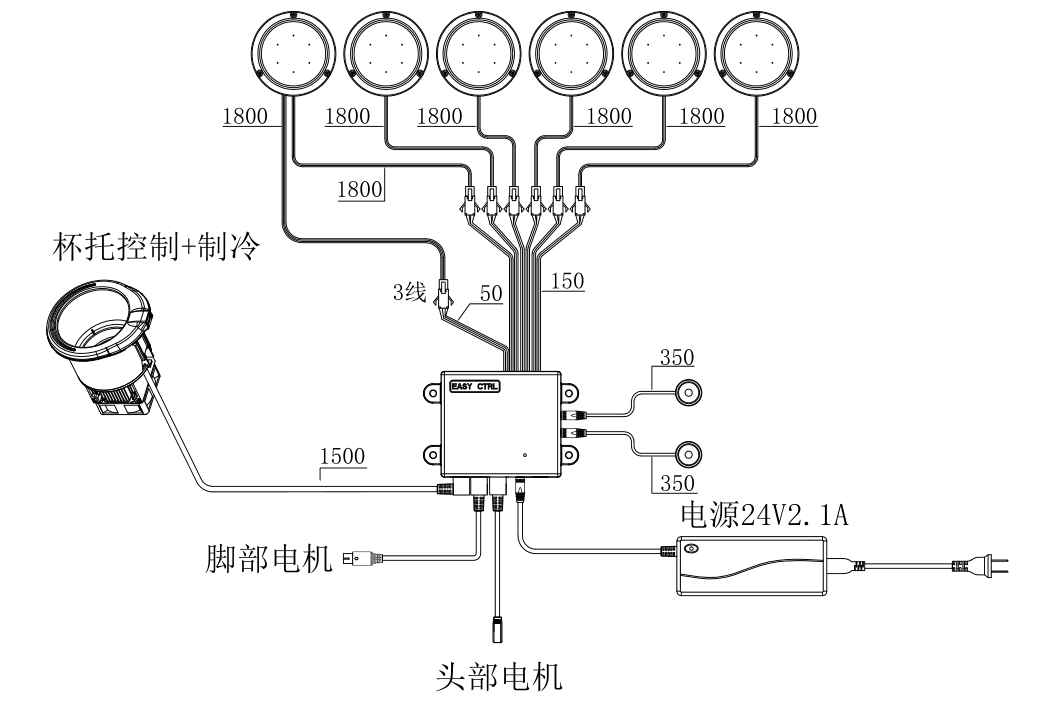

连接说明
———— 精工细作 · 内外兼备 ————

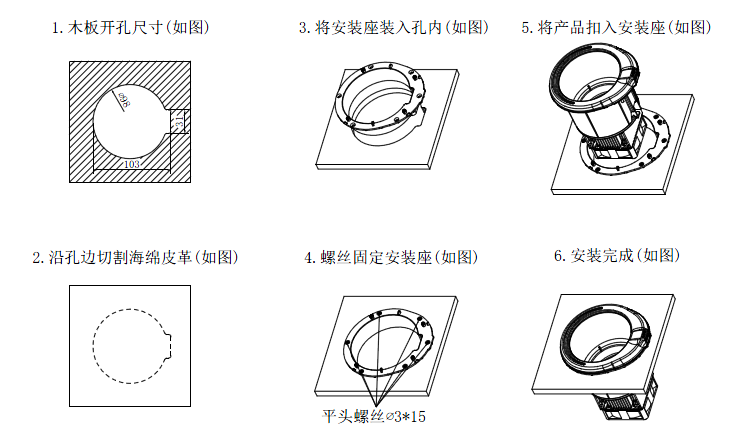

安装说明
———— 精工细作 · 内外兼备 ————
