本控制组件在安装时，必须确认适用电源型号，并按此连线图检查线路连接，否则将可能导致某些部件因连接不当造成损坏。

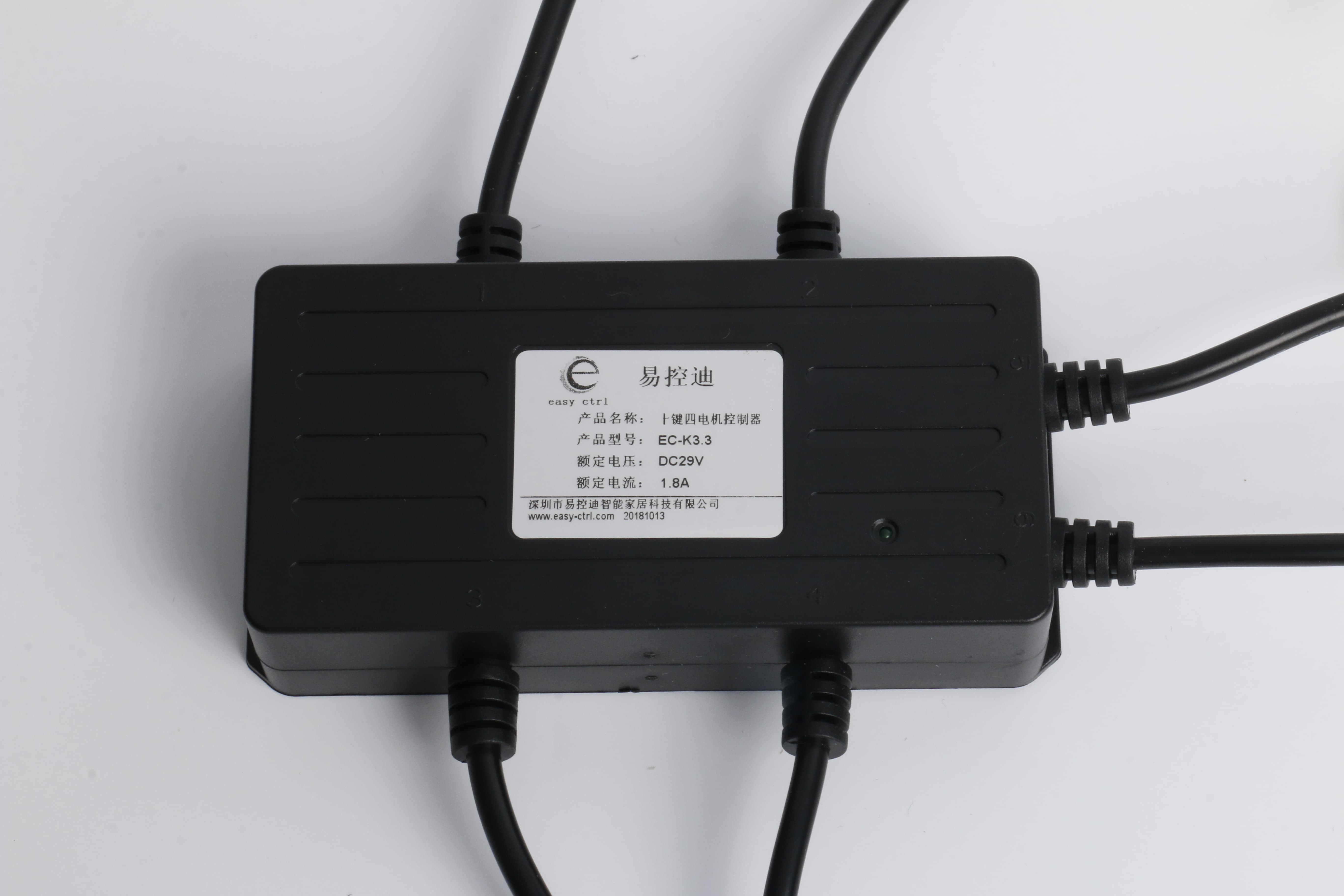

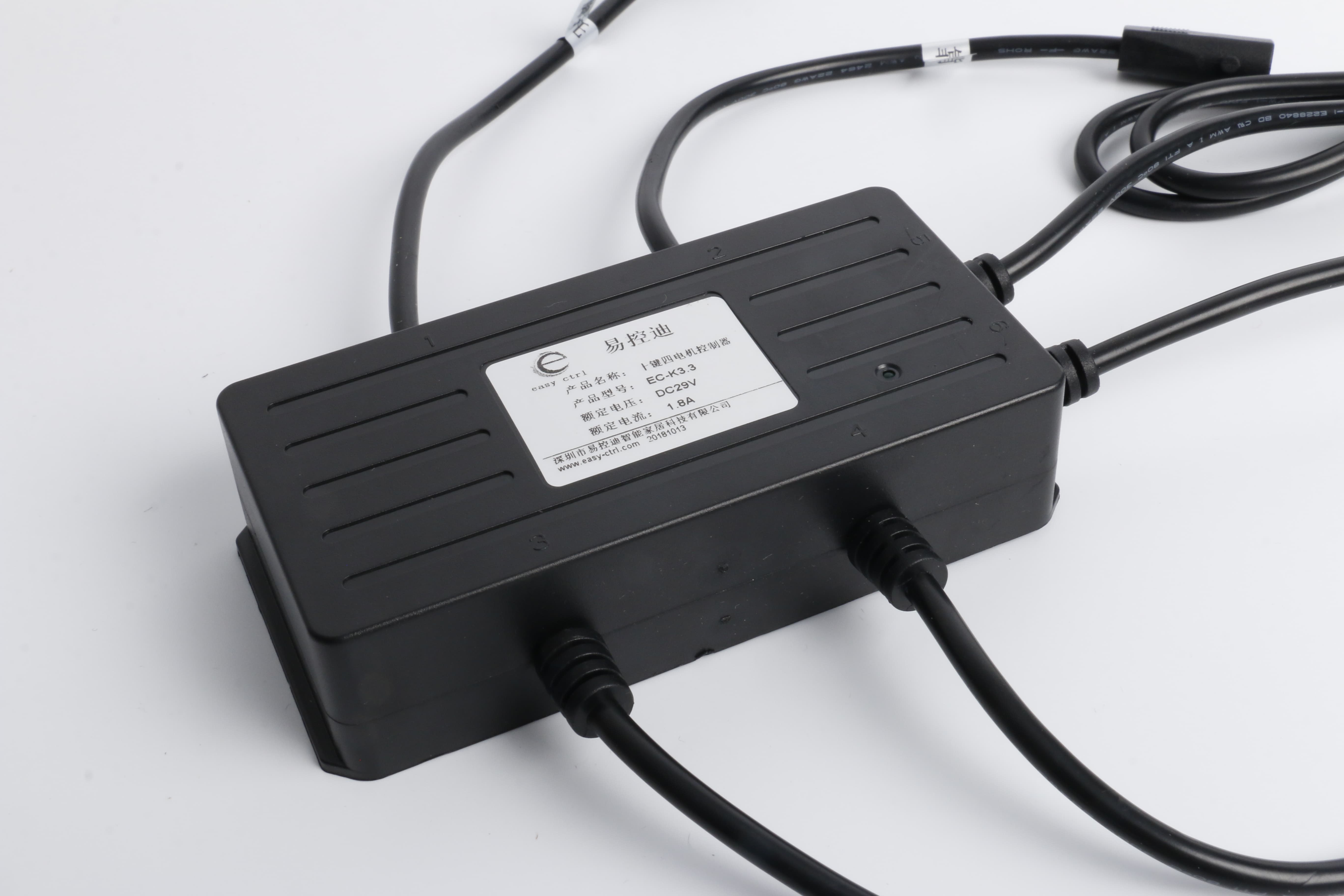

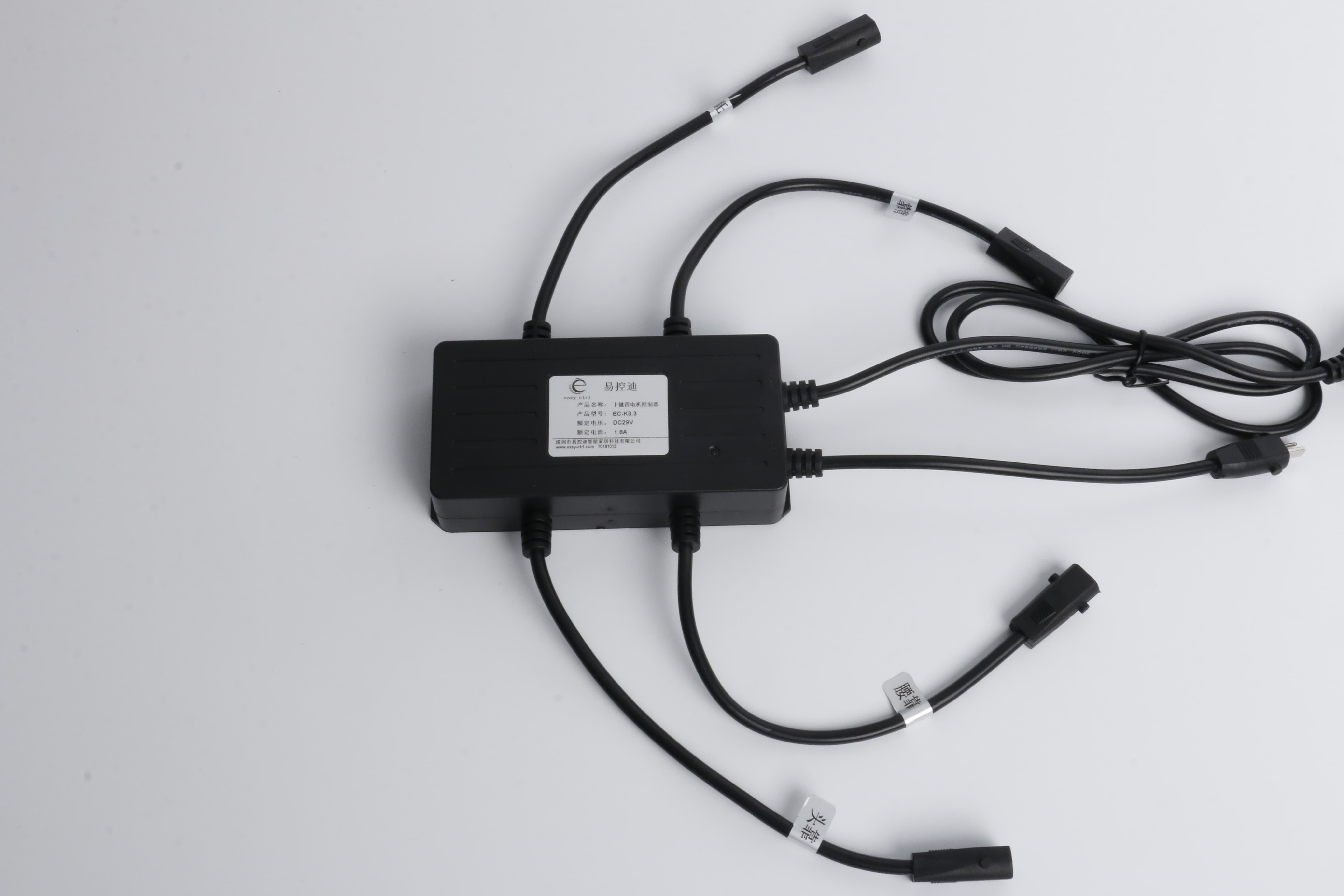

产品介绍
———— 精工细作 · 内外兼备 ————
产品特点
1.十按键有线手控器
2.控制四电机
3.有线和无线手控器可选
4.操作简单，安装便捷

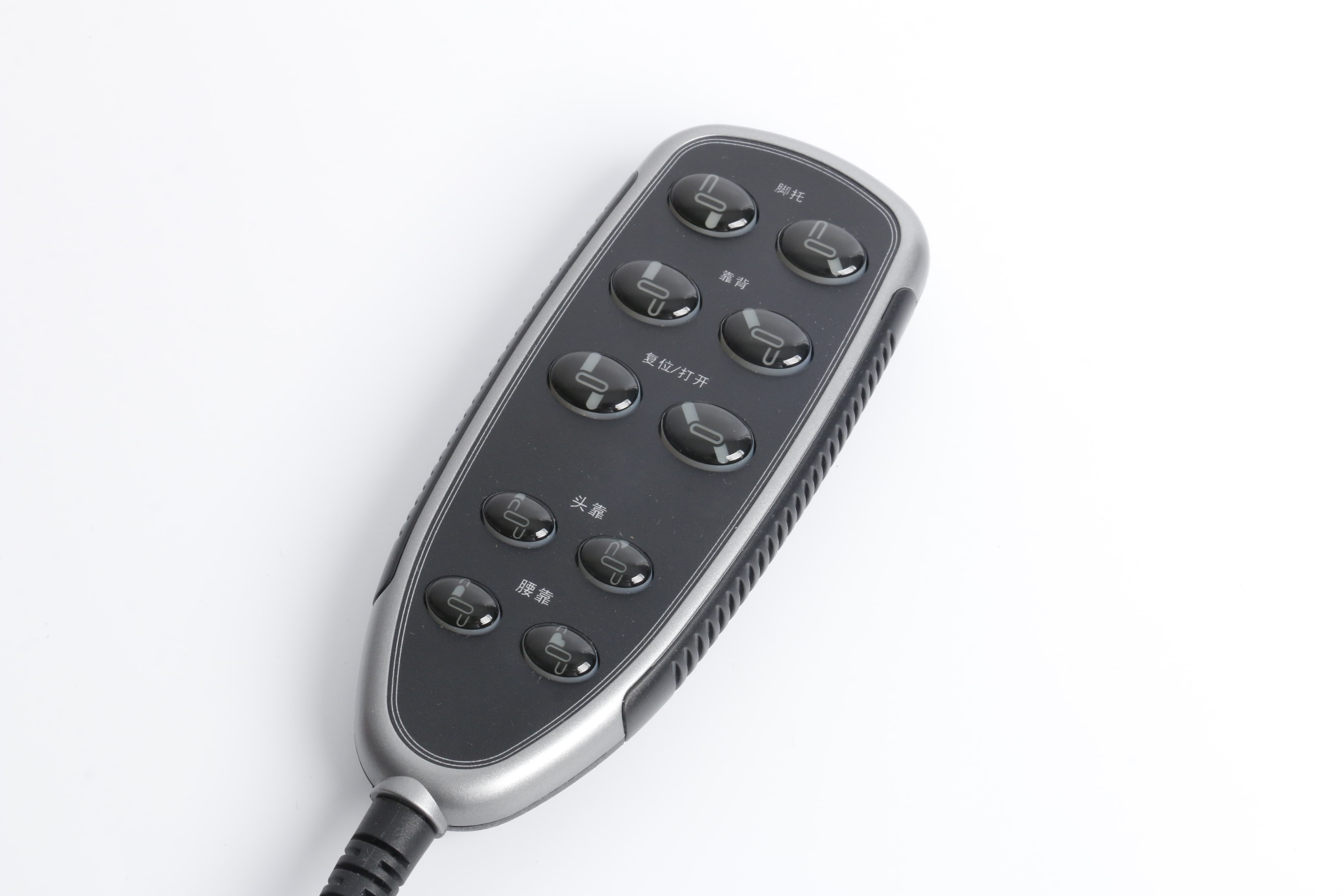

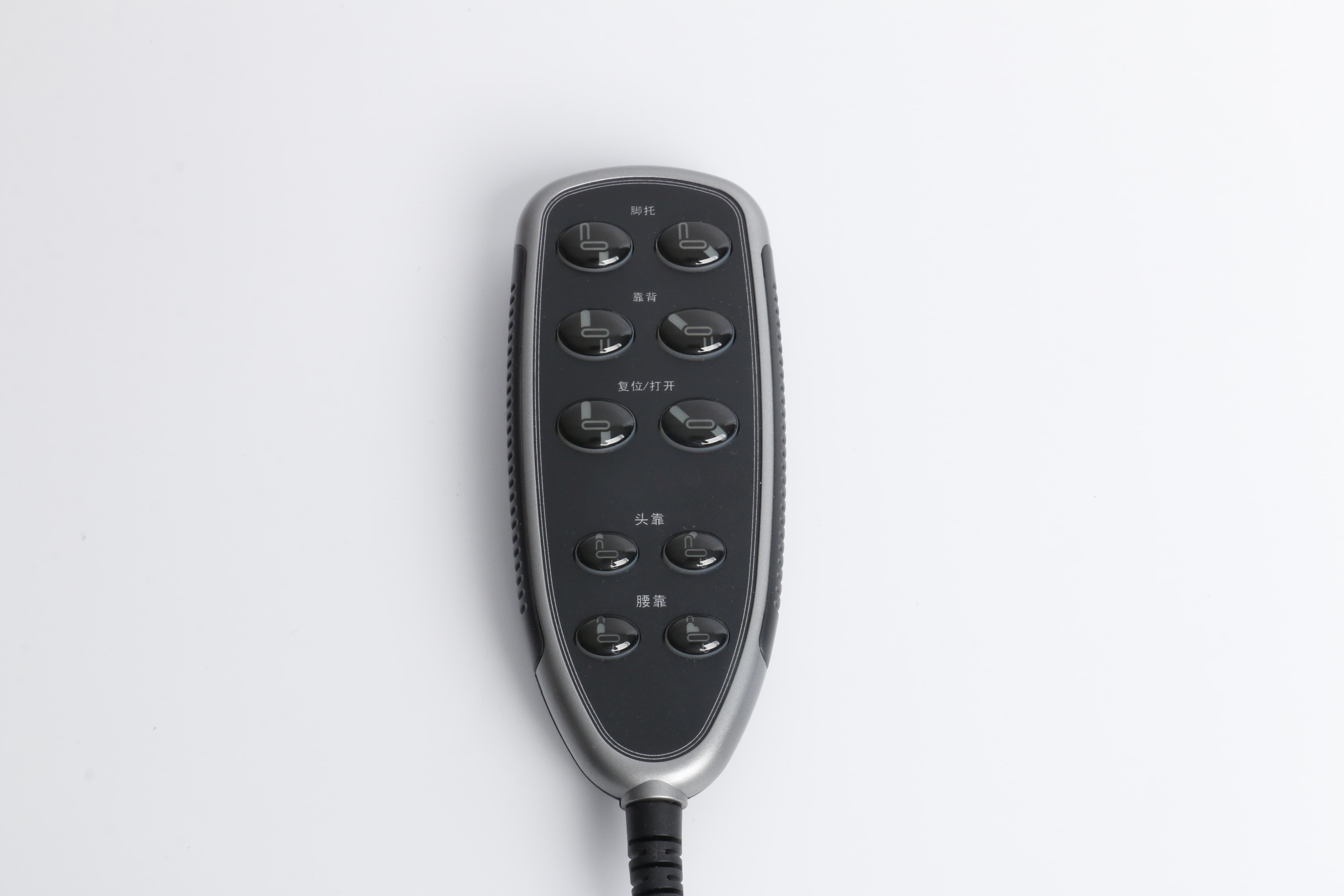

控制器键位示意图
技术参数
额定电压： 29V
额定电流：2A
电机接口：01针
有线遥控器参数：额定电压：5V
无线遥控器参数：额定电压：3V
正常工作电流：28mA
待机模式：1uA
注意事项
———— 精工细作 · 内外兼备 ————
无线遥控：四电机控制盒上电之后5秒内为无线遥控对码时间；对码成功之后此无线遥控为控制盒唯一的无线遥控（若需更换需重新对码），对码完成之后便可正常操作。
有线遥控器：四电机控制盒上电后5秒为无线遥控对码时间，此时间段内有线遥控任何操作均无效；5秒之后有线遥控正常操作。
当遥控按键按下之后对应电机持续运行；遥控按键松开之时，对应电机停止运行。
无线遥控及有线遥控均带有背光，当任何一个按键按下后背光激活；当按键松开5秒之后背光熄灭。
无线遥控在无操作5秒之后进入低功耗模式，按下任意键进入正常工作模式。

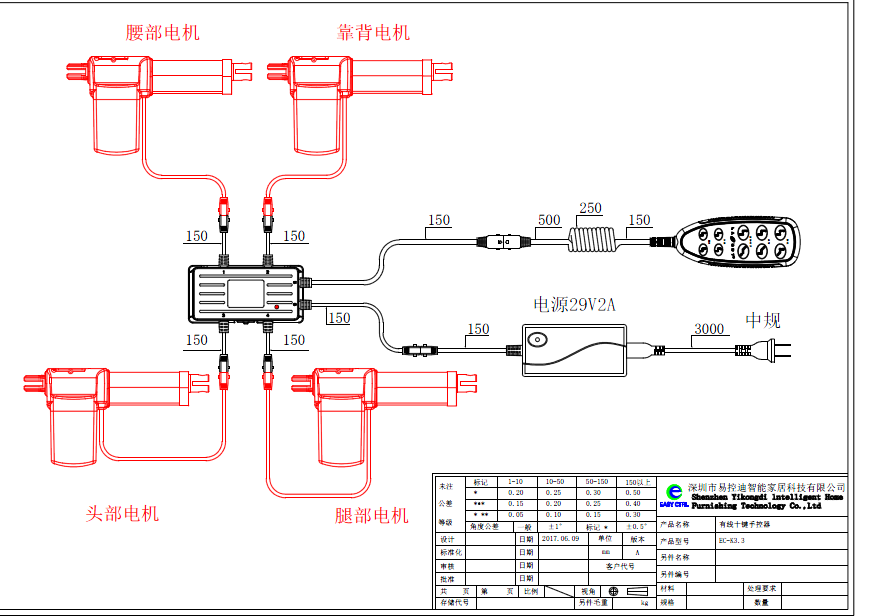

连接说明
———— 精工细作 · 内外兼备 ————

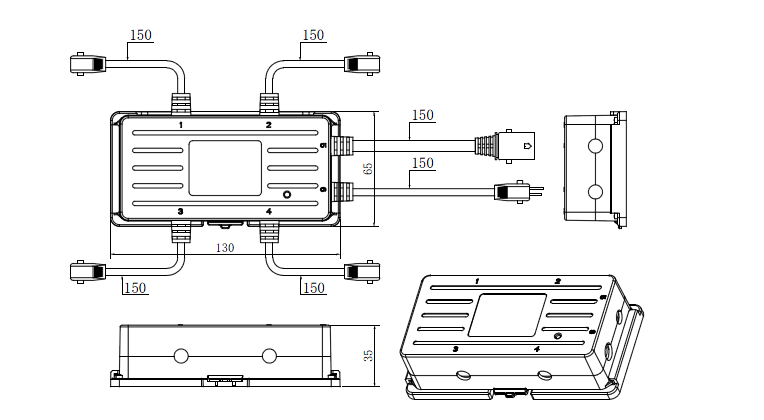

产品规格
———— 精工细作 · 内外兼备 ————

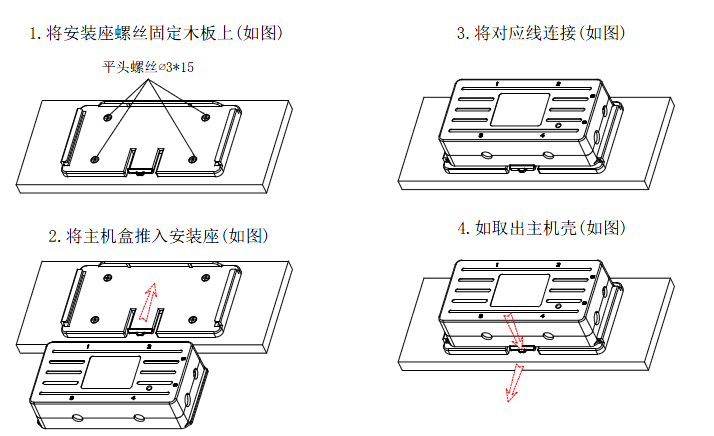

安装说明
———— 精工细作 · 内外兼备 ————
