Actuator control system

电机控制系统

SHENZHEN YIKONGDI INTELLIGENT HOME FURNISHING TECHNOLOGY CO.,LTD

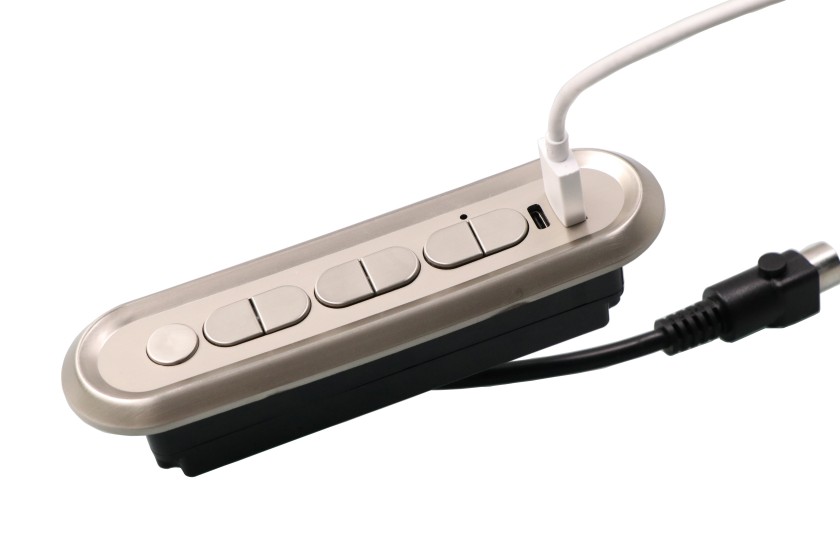

产品介绍

———— 精工细作 · 内外兼备 ————

产品特点

1.按键式控制器

2.金属质感

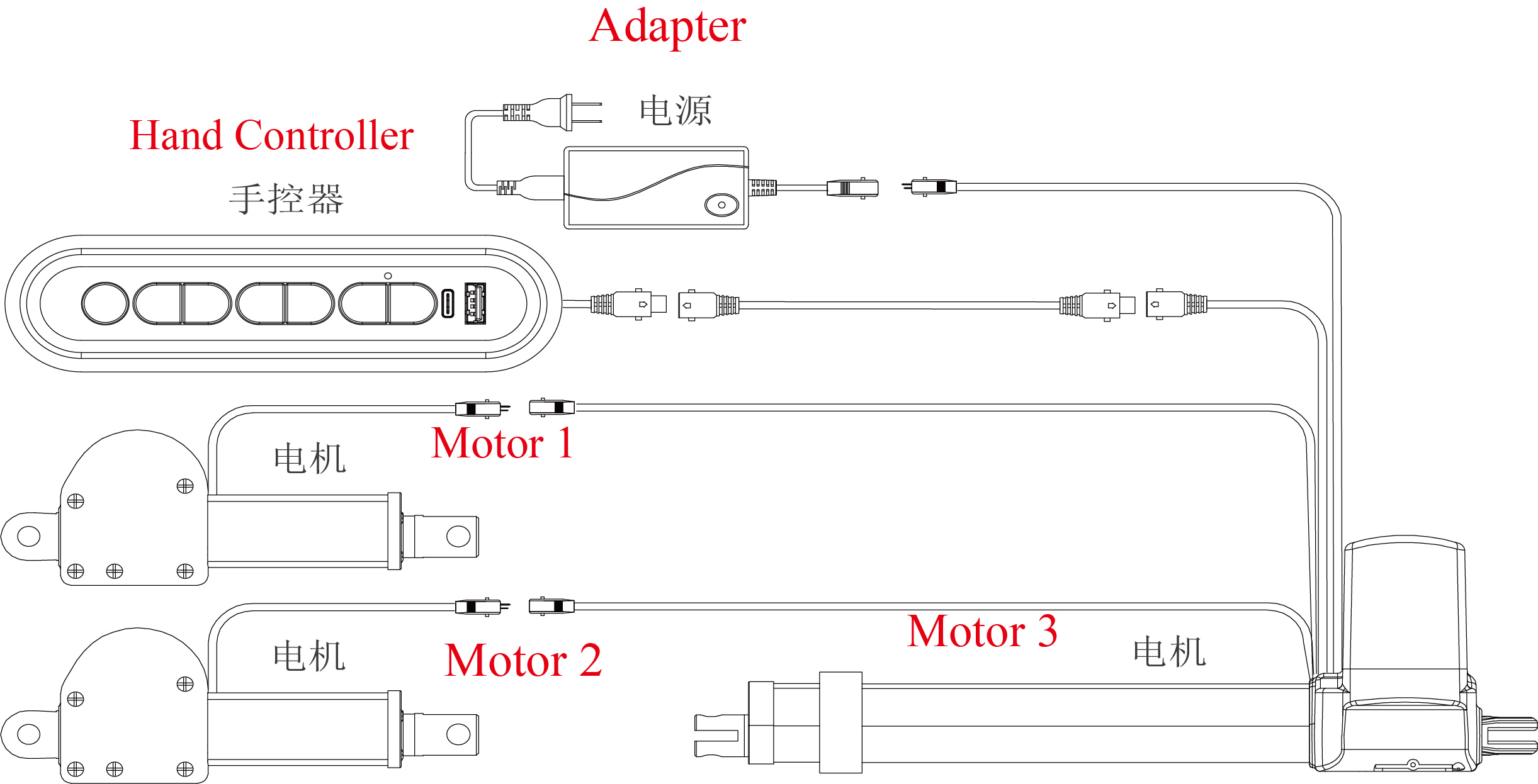

3.支持三电机

1.脚部打开: 长按按键,电机打开直到行程最大,松开停止动作。
2.脚部收回:长按按键,电机收回直到行程最小,松开停止动作。
3.背部打开: 长按按键,电机打开直到行程最大,松开停止动作。
4.背部收回:长按按键,电机收回直到行程最小,松开停止动作。
5.头部打开: 长按按键,电机打开直到行程最大,松开停止动作。
6.头部收回:长按按键,电机收回直到行程最小,松开停止动作。

7.一键复位:长按按键,所有电机收回直到行程最小,松开停止动作。

8.提供Type-c和USB充电。

  SB协议:BC1.2 DCP / APPLE 2.4A / SAMSUNG AFC5-9V /
         HUAWEI FCP 5-12V / QC3.0 5-12V
  TYPE-C协议:CC2 PD3.0

9.充电过流保护:充电电流超2.3A±10%启动保护电路。

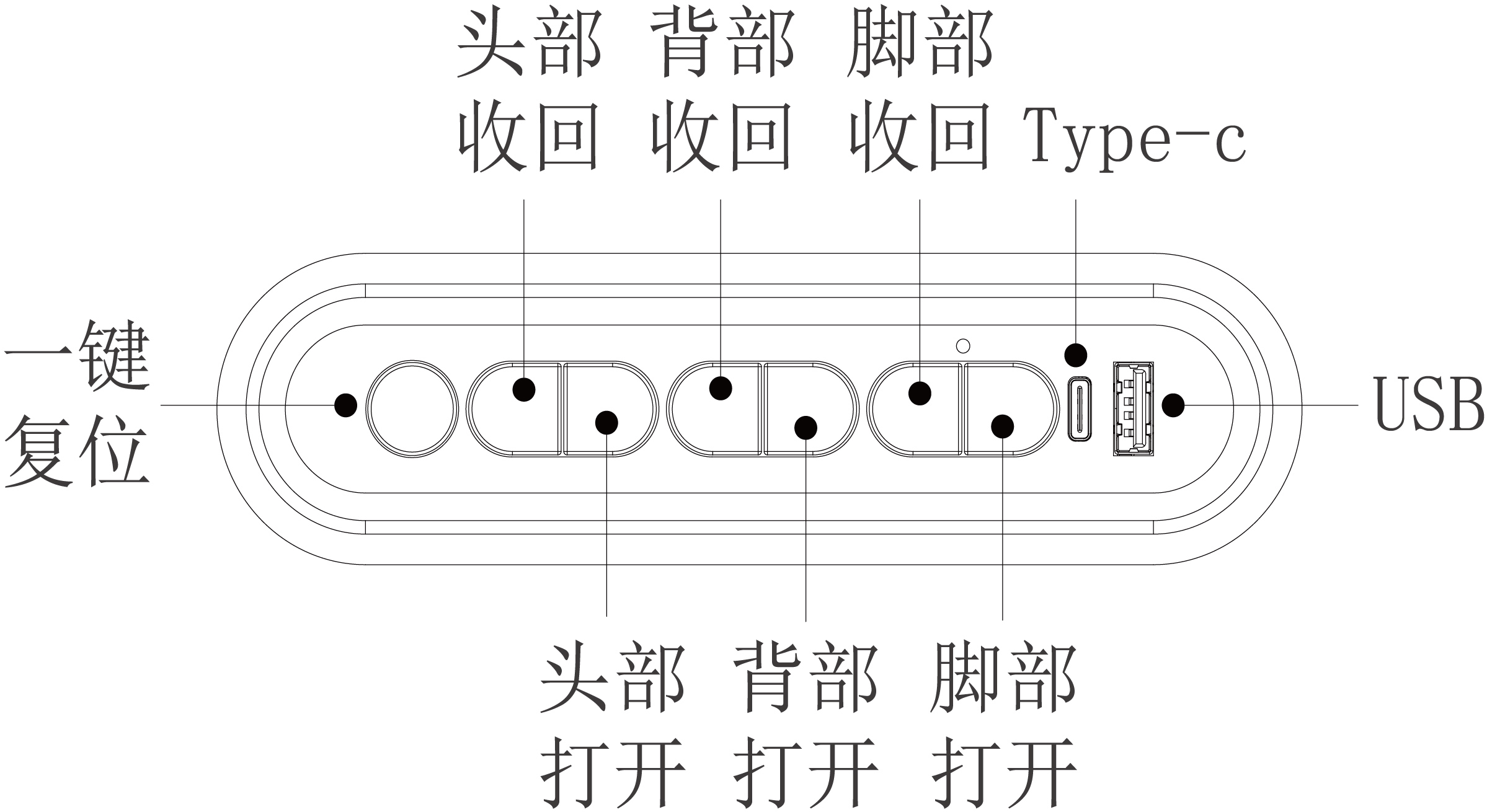

控制器键位示意图

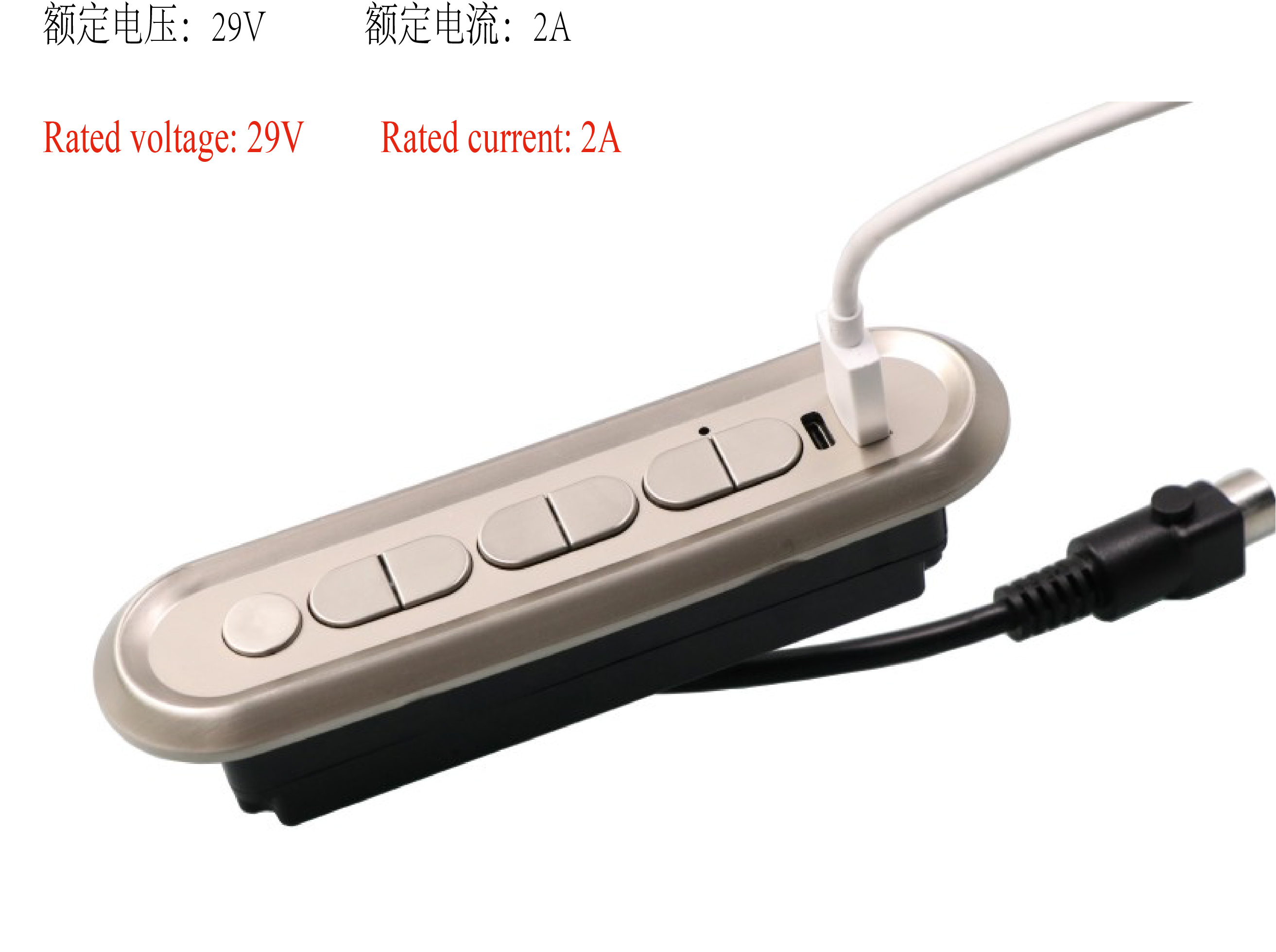

技术参数

注意事项

———— 精工细作 · 内外兼备 ————

请勿自行拆开或改装本产品。

请勿将本产品存放在潮湿环境中。

请勿将本产品靠近热源或热源附近充电。

将勿将水或其它液体流入本产品内部,导致本产品损坏。

将勿将电子产品当成家庭废弃物丢弃。

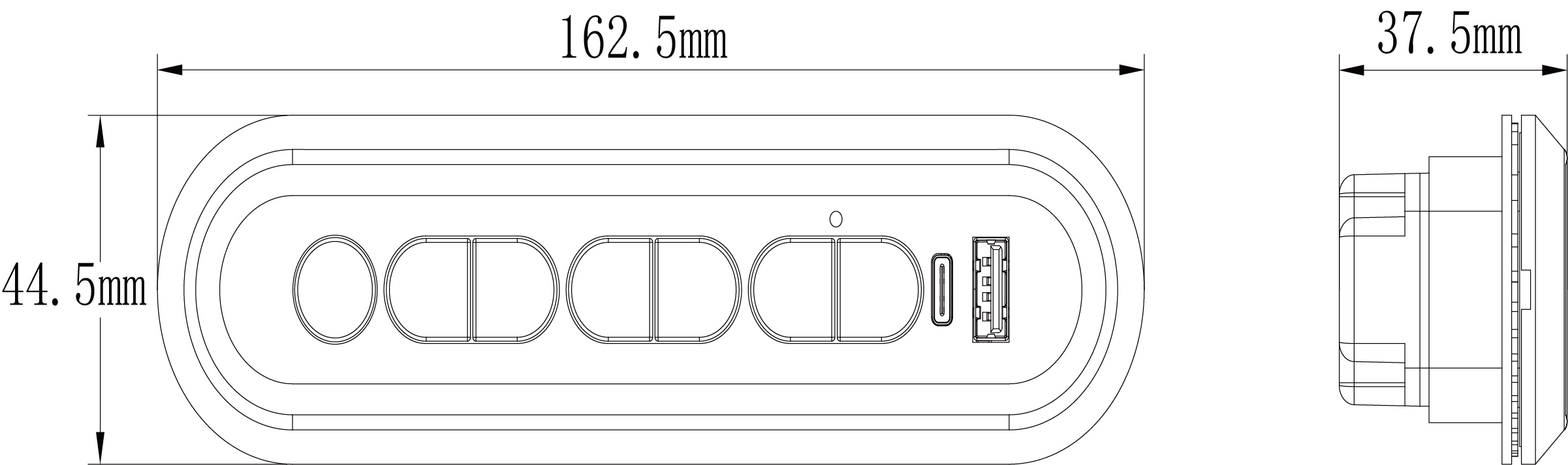

产品规格

———— 精工细作 · 内外兼备 ————

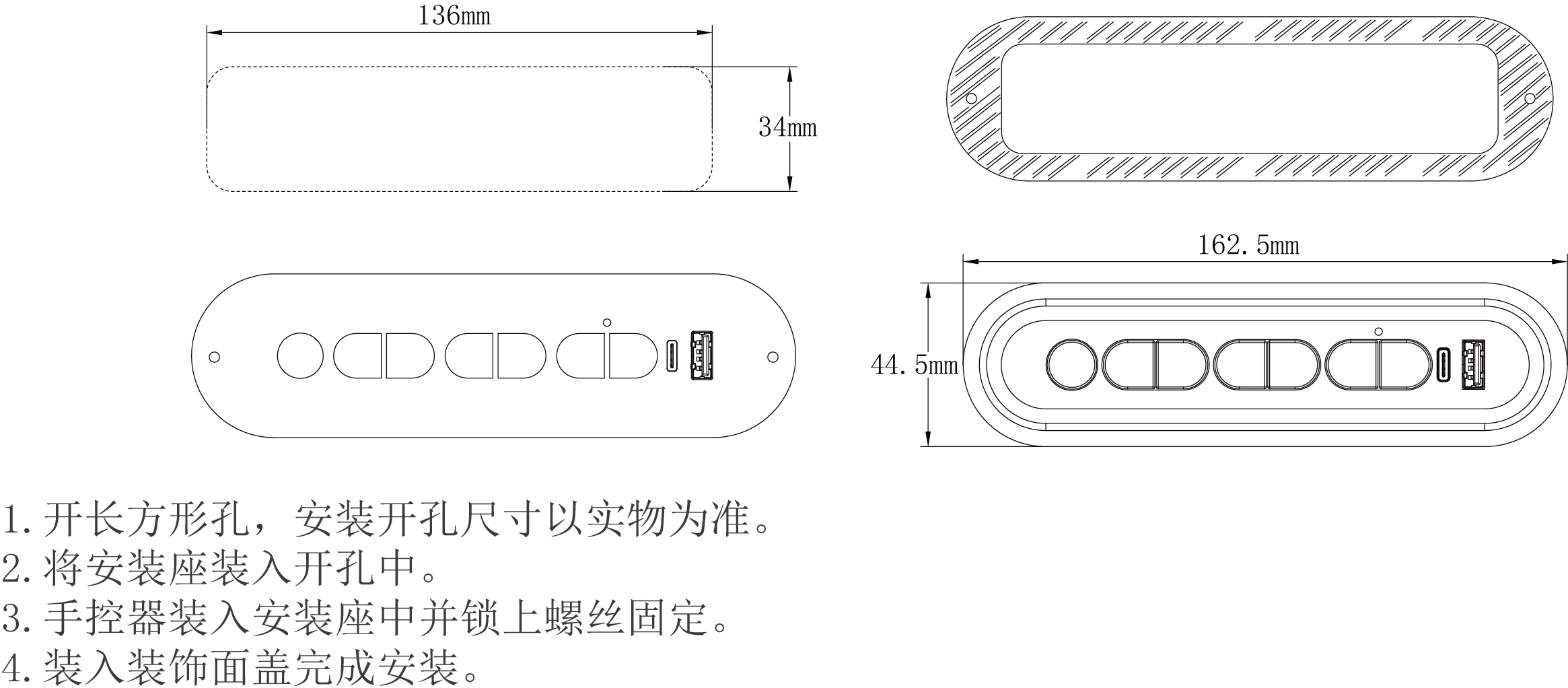

安装说明

———— 精工细作 · 内外兼备 ————

1. 开长方形孔,安装开孔尺寸参考安装图。

2. 将安装座装入开孔中。

3.将手控器装入开孔中,并锁上螺丝固定。

4.装入装饰面盖完成安装。
