Actuator control system

电机控制系统

SHENZHEN YIKONGDI INTELLIGENT HOME FURNISHING TECHNOLOGY CO.,LTD

产品介绍

———— 精工细作 · 内外兼备 ————

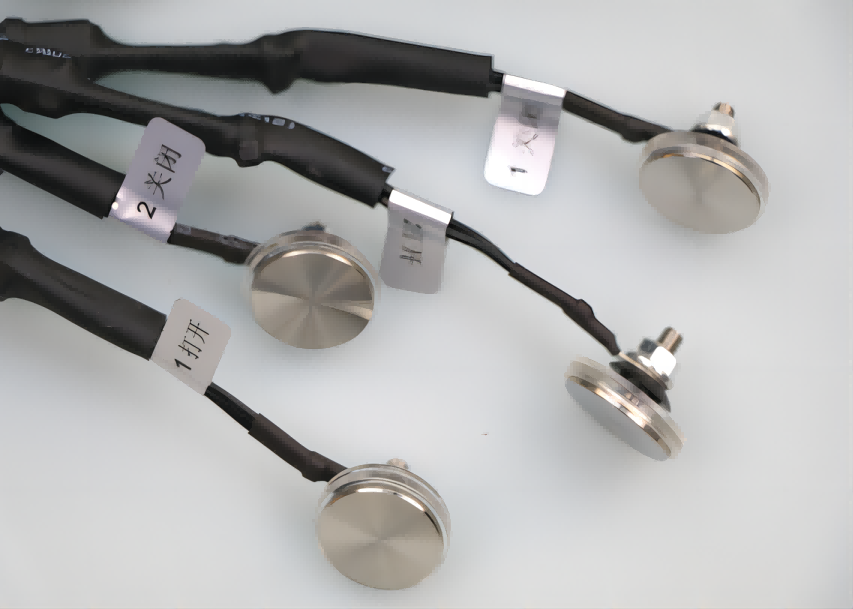

产品特点

1.触摸式开关

2.金属质感

3.支持双电机


1.打开电机(A/B)
   触摸打开电机按键(A),电机一直做伸出动作直到最远处停止,
   在触摸过程中,如停止触摸动作,则电机也会停止伸出动作。
2.收回电机(A/B)
   触摸收回电机按键(B),电机一直做收回动作直到最近处停止,
   在触摸过程中,如停止触摸动作,则电机也会停止收回动作。
3.打开电机(1/2)
   触摸打开电机按键(1),电机一直做伸出动作直到最远处停止,
   在触摸过程中,如停止触摸动作,则电机也会停止伸出动作。
4.收回电机(1/2)
   触摸收回电机按键(2),电机一直做收回动作直到最近处停止,

   在触摸过程中,如停止触摸动作,则电机也会停止收回动作。

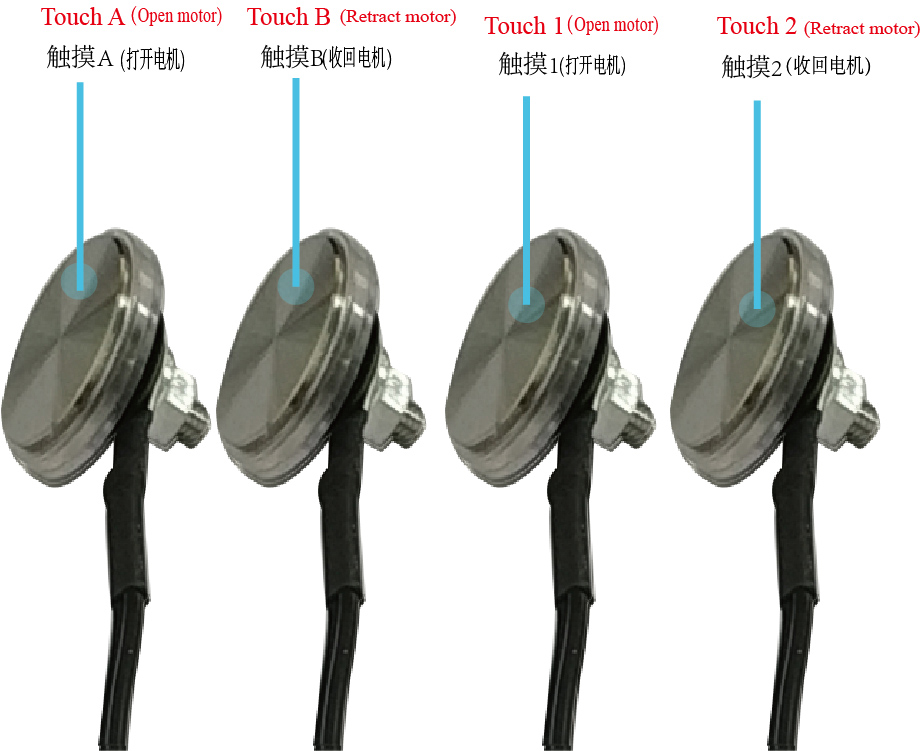

控制器键位示意图

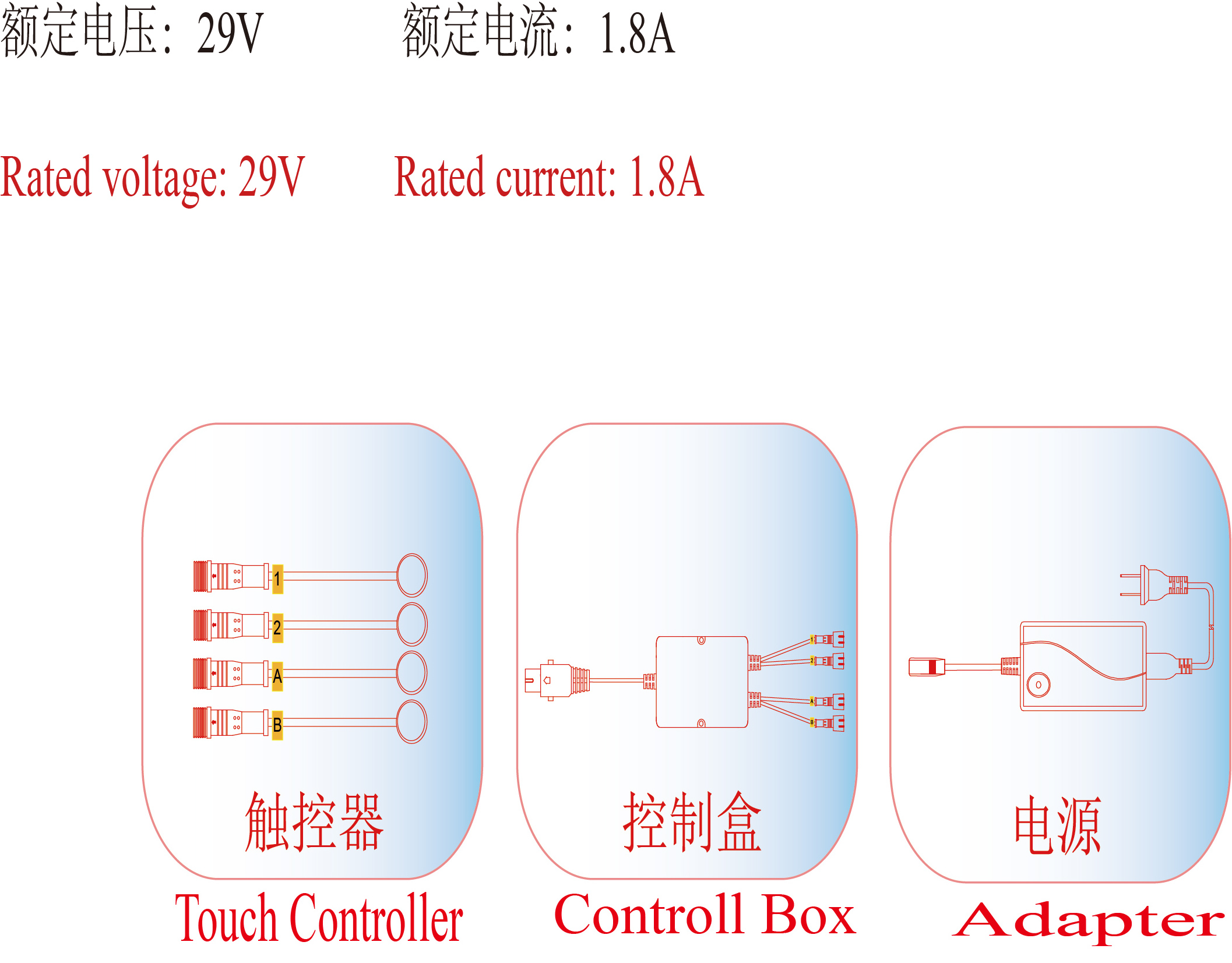

技术参数






注意事项

———— 精工细作 · 内外兼备 ————

本控制组件在安装时,必须确认适用电源型号,并按此连线图检查线路连接,否则将 可能导致某些部件因连接不当造成损坏。

当产品出现故障时,为了您的权益请联系售后,勿私自拆开进行维修。

在长时间不使用的情况下,请将主电源断开。

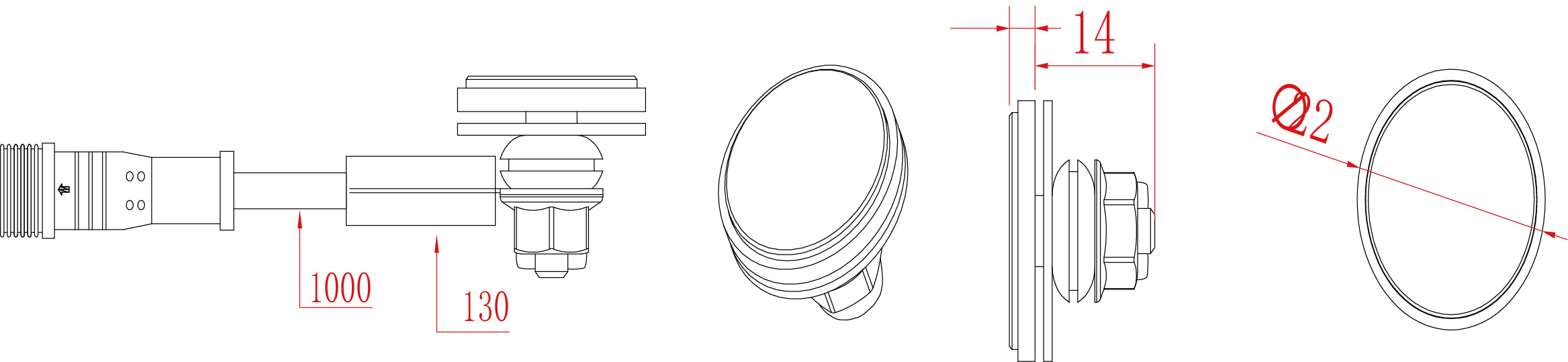

产品规格

———— 精工细作 · 内外兼备 ————

安装说明

———— 精工细作 · 内外兼备 ————

1. 皮革开孔φ6MM,并将产品穿入皮革孔中。

2.装入垫片防松胶及端子线,防松尼龙螺丝拧紧。
